تابلوهای کنتوری از تجهیزات کلیدی در شبکه توزیع برق هستند که وظیفه اصلی آن‌ها اندازه‌گیری مصرف انرژی الکتریکی مشترکین و حفاظت از سیستم‌های الکتریکی است. این تابلوها در ورودی واحدهای مسکونی، تجاری و صنعتی نصب می‌شوند و در فرآیند پایش و کنترل مصرف انرژی نقش حیاتی ایفا می‌کنند. با گسترش شبکه‌های برق و افزایش مصرف‌کنندگان، استفاده از تابلوهای کنتوری دقیق و ایمن به یک ضرورت تبدیل شده است.
- انواع تابلوهای کنتوری
تابلوهای کنتوری بر اساس نوع برق مصرفی به دو دسته کلی تقسیم می‌شوند: تک‌فاز و سه‌فاز. تابلوهای تک‌فاز برای مصارف خانگی با توان مصرفی کم مناسب هستند، در حالی‌که تابلوهای سه‌فاز برای مصارف صنعتی، کارگاه‌ها و واحدهای تجاری بزرگ استفاده می‌شوند. از نظر نحوه نصب، تابلوها به دو نوع روکار (نصب روی دیوار) و توکار (نصب داخل دیوار) تقسیم می‌شوند. همچنین، در ساختمان‌های چند واحدی، تابلوهای کنتوری چندکنتوره با قاب مشترک استفاده می‌شوند تا امکان نصب چند کنتور در یک محل فراهم شود. - اجزای اصلی تابلوی کنتور
یک تابلوی کنتور استاندارد از اجزای مختلفی تشکیل شده که هر کدام نقش خاصی دارند:
– کنتور برق: برای اندازه‌گیری مقدار انرژی الکتریکی مصرف‌شده توسط مشترک.
– فیوز یا کلید مینیاتوری: به منظور محافظت مدار در برابر جریان بیش‌ازحد یا اتصال کوتاه.
– ترمینال‌ها و شینه‌ها: برای اتصال ایمن سیم‌های ورودی و خروجی به کنتور و تجهیزات حفاظتی.
– محفظه تابلو: معمولاً از جنس فلز با پوشش ضدزنگ یا پلاستیک مقاوم در برابر حرارت و ضربه.
– شینه ارت و نول: برای تامین ایمنی الکتریکی و جلوگیری از نشتی جریان و برق‌گرفتگی. - نحوه عملکرد تابلوهای کنتوری
تابلوی کنتور از طریق کنتور، میزان انرژی مصرفی را ثبت می‌کند و از طریق فیوزها یا کلیدهای حفاظتی، در صورت بروز جریان غیرمجاز، مدار را قطع می‌کند تا تجهیزات و افراد از آسیب در امان بمانند. در تابلوهای پیشرفته‌تر، کنتورها به سیستم‌های هوشمند مجهز هستند که امکان ارسال اطلاعات مصرف به صورت بی‌سیم به مراکز کنترل را فراهم می‌سازد. این تابلوها به اپراتور اجازه می‌دهند تا وضعیت مصرف و عملکرد مشترک را از راه دور پایش و مدیریت کند. - استانداردها و الزامات نصب
نصب صحیح تابلوهای کنتوری باید مطابق با استانداردهای ملی و بین‌المللی انجام شود. در ایران، مقررات شرکت توانیر و نشریه ۱۱۰ سازمان مدیریت و برنامه‌ریزی از جمله منابع مهم برای طراحی و نصب این تابلوها هستند. رعایت فاصله ایمنی، استفاده از محفظه با درجه حفاظت مناسب (IP54 یا بالاتر)، نصب ارت استاندارد، و دسترسی آسان برای مأمور قرائت کنتور از جمله موارد ضروری هستند. - تفاوت تابلوهای کنتوری عمومی و خصوصی

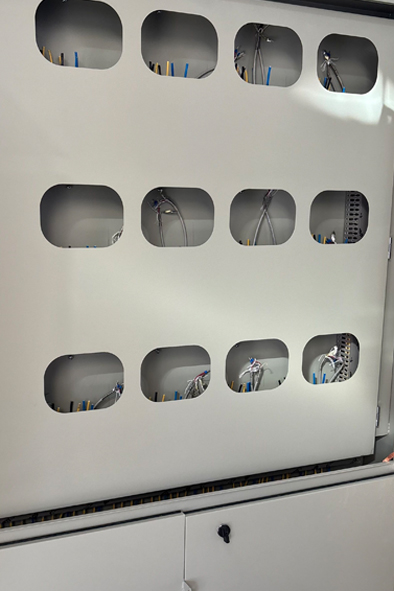

تابلوهای کنتوری عمومی بیشتر در مجتمع‌های مسکونی بزرگ استفاده می‌شوند که شامل چندین کنتور در یک تابلو هستند و در مکان‌های مشترک مانند راه‌پله یا پارکینگ نصب می‌شوند. در مقابل، تابلوهای خصوصی برای یک واحد مسکونی یا تجاری خاص طراحی شده و معمولاً در ورودی همان واحد نصب می‌گردند. نوع تابلو بستگی به نوع پروژه ساختمانی و نیاز بهره‌بردار دارد. - نکات ایمنی و نگهداری
برای جلوگیری از حوادث و افزایش طول عمر تجهیزات، رعایت نکات ایمنی و نگهداری تابلوهای کنتوری الزامی است. بازدیدهای دوره‌ای برای بررسی سلامت کنتور، فیوزها، اتصالات و محفظه توصیه می‌شود. در صورت مشاهده علائم غیرعادی مانند صدای جرقه، گرم شدن بیش‌ازحد یا تغییر رنگ قطعات، باید فوراً تجهیزات معیوب تعویض یا تعمیر شوند. همچنین استفاده از تجهیزات با کیفیت و رعایت اصول نصب نقش مهمی در کاهش خطرات دارد. - نقش تابلوهای کنتوری در شبکه هوشمند برق
تابلوهای کنتوری نقش مهمی در تحول شبکه‌های توزیع برق به سمت شبکه هوشمند (Smart Grid) ایفا می‌کنند. کنتورهای هوشمند که در این تابلوها نصب می‌شوند، قابلیت‌هایی نظیر قرائت لحظه‌ای، گزارش‌گیری از راه دور، هشدار مصرف بیش‌ازحد و قطع و وصل برق از مرکز کنترل را دارا هستند. این تابلوها امکان مدیریت مصرف انرژی را برای مصرف‌کنندگان و شرکت‌های توزیع برق فراهم می‌کنند و به افزایش بازدهی سیستم کمک می‌کنند. - نتیجه‌گیری
تابلوهای کنتوری از اجزای حیاتی شبکه توزیع برق هستند که با دقت بالا مصرف انرژی را اندازه‌گیری کرده و از سیستم‌های الکتریکی در برابر خطرات احتمالی محافظت می‌کنند. با پیشرفت تکنولوژی، این تابلوها به سمت هوشمند شدن حرکت کرده‌اند که موجب افزایش بهره‌وری، کاهش تلفات و امکان مدیریت مصرف از راه دور شده است. طراحی، نصب و نگهداری صحیح این تابلوها، تأثیر مستقیمی بر پایداری و ایمنی شبکه برق دارد.
