در عصر حاضر، با پیشرفت فناوری و اتوماسیون صنعتی، نیاز به سیستم‌های کنترل دقیق، سریع و قابل اطمینان بیش از پیش احساس می‌شود. یکی از ابزارهای اصلی این پیشرفت، تابلوهای PLC هستند که در قلب بسیاری از خطوط تولید و فرایندهای صنعتی قرار دارند. این تابلوها با ترکیب فناوری‌های نرم‌افزاری و سخت‌افزاری، امکان کنترل پیشرفته و قابل برنامه‌ریزی را برای ماشین‌آلات فراهم می‌کنند.
تعریف PLC و تابلو PLC چیست؟

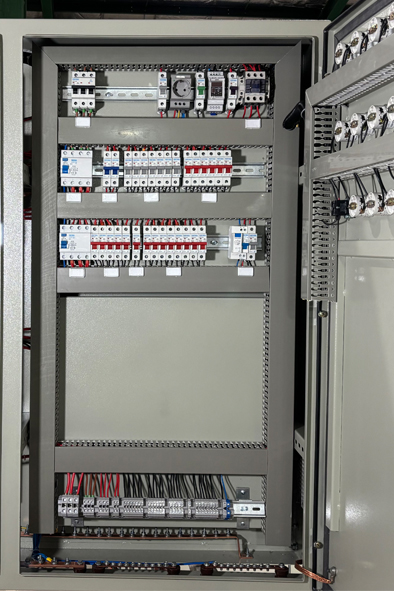

واژه PLC مخفف Programmable Logic Controller، یک کامپیوتر صنعتی مقاوم در برابر نویز، دما و لرزش است که برای کنترل خودکار ماشین‌آلات و فرایندها طراحی شده است. تابلو PLC یک محفظه‌ی فلزی یا پلاستیکی است که تجهیزات مربوط به PLC، اعم از کنترلر، منبع تغذیه، ماژول‌های ورودی و خروجی، و دیگر تجهیزات جانبی در آن نصب می‌شوند. هدف از ساخت این تابلوها فراهم کردن محیطی امن، منظم و کاربردی برای نصب و راه‌اندازی سیستم‌های کنترل صنعتی است.
اجزای اصلی تابلو PLC
- واحد کنترل مرکزی (CPU یا PLC): این واحد برنامه‌های نوشته‌شده توسط مهندس یا تکنسین را اجرا می‌کند. CPU با دریافت داده‌ها از ورودی‌ها و تحلیل آن‌ها، تصمیم‌گیری می‌کند و فرمان‌هایی را به خروجی‌ها ارسال می‌کند.
2. منبع تغذیه (Power Supply): این منبع، ولتاژ مورد نیاز تجهیزات داخل تابلو مانند PLC، رله‌ها و ماژول‌های جانبی را تأمین می‌کند.
3. ماژول‌های ورودی/خروجی (I/O Modules): این ماژول‌ها سیگنال‌هایی از سنسورها دریافت و فرمان‌هایی به عملگرها ارسال می‌کنند.
4. ترمینال بلوک‌ها: برای اتصال مطمئن سیم‌ها و مرتب‌سازی استفاده می‌شوند.
5. کابل‌های ارتباطی و وایرینگ داخلی: برای انتقال اطلاعات بین تجهیزات کاربرد دارند.
6. کارت شبکه یا ماژول ارتباطی: برای اتصال PLC به شبکه و تبادل داده با HMI یا SCADA استفاده می‌شود.
کاربردهای تابلو PLC در صنعت
تابلوهای PLC در صنایع خودروسازی، غذایی، نیروگاهی، پتروشیمی، سیستم‌های مدیریت ساختمان (BMS)، سیستم‌های تصفیه آب و فاضلاب، آسانسورها، خطوط تولید داروسازی و بسیاری دیگر از فرآیندهای صنعتی کاربرد دارند.
مزایای استفاده از PLC در کنترل صنعتی
- افزایش دقت و قابلیت اطمینان.
2. انعطاف‌پذیری بالا در تغییر عملکرد سیستم.
3. کاهش حجم سیم‌کشی نسبت به سیستم‌های رله‌ای.
4. تعمیر و نگهداری ساده‌تر به دلیل ساختار ماژولار.
تفاوت تابلو PLC با تابلو فرمان سنتی
تابلوهای PLC بر اساس برنامه‌نویسی نرم‌افزاری کار می‌کنند و انعطاف‌پذیری بالایی دارند، در حالی که تابلوهای فرمان سنتی بر پایه رله و سخت‌افزار هستند و تغییر عملکرد آن‌ها مستلزم تغییر فیزیکی سیم‌کشی است.
نکات مهم در طراحی تابلو PLC
- انتخاب صحیح PLC بر اساس تعداد ورودی/خروجی و ویژگی‌های پروژه.
2. طراحی مناسب چیدمان داخلی و سیم‌کشی مرتب.
3. رعایت استانداردهای ایمنی و حفاظتی.
4. پیش‌بینی توسعه‌های آتی در طراحی تابلو.
نتیجه‌گیری
تابلوهای PLC نقش بسیار مهمی در اتوماسیون صنعتی دارند و با بهره‌گیری از فناوری روز دنیا، بهره‌وری و دقت خطوط تولید را افزایش می‌دهند. طراحی اصولی این تابلوها نقش کلیدی در موفقیت پروژه‌های صنعتی دارد.
