با توجه به نیاز روزافزون به تداوم تأمین برق در واحدهای مختلف صنعتی، تجاری و حتی مسکونی، استفاده از سیستم‌های برق اضطراری اهمیت زیادی پیدا کرده است. یکی از مهم‌ترین اجزای این سیستم‌ها، تابلوهای چنج‌اور هستند که وظیفه دارند در مواقع قطع برق شهر، منبع تغذیه را به ژنراتور تغییر دهند. این تابلوها با توجه به نوع کاربرد و سطح اتوماسیون، در انواع مختلفی طراحی و پیاده‌سازی می‌شوند.
وظیفه اصلی تابلو چنج‌اور
تابلو چنج‌اور مسئول مدیریت و سوئیچ بین دو منبع برق (معمولاً برق شبکه و ژنراتور) است. به‌گونه‌ای که در صورت قطع برق شبکه، به سرعت سیستم را به ژنراتور متصل کرده و پس از بازگشت برق شهر، سیستم را مجدداً به برق اصلی باز می‌گرداند. این عملکرد می‌تواند به‌صورت دستی یا اتوماتیک انجام شود و باعث افزایش قابلیت اطمینان و عملکرد پیوسته سیستم‌های الکتریکی می‌شود.
انواع تابلوهای چنج‌اور
- تابلو چنج‌اور دستی (Manual Changeover): در این نوع تابلوها، اپراتور باید به‌صورت فیزیکی و دستی سوئیچ را از برق شبکه به ژنراتور منتقل کند. این روش در سیستم‌های ساده یا زمانی که ژنراتور دائماً در حال کار نیست، کاربرد دارد. از مزایای این نوع تابلو می‌توان به سادگی طراحی و هزینه پایین اشاره کرد، اما در مواقع اضطراری نیاز به حضور فیزیکی اپراتور، یک نقطه ضعف محسوب می‌شود.2. تابلو چنج‌اور اتوماتیک (ATS – Automatic Transfer Switch): در این نوع، تابلو به‌صورت خودکار قطعی برق را تشخیص می‌دهد، ژنراتور را راه‌اندازی کرده و پس از رسیدن به ولتاژ مناسب، بار را از برق شهر به ژنراتور منتقل می‌کند. این فرایند بدون نیاز به دخالت انسان انجام می‌شود و در مکان‌هایی که تداوم برق حیاتی است (مثل بیمارستان‌ها و دیتا سنترها)، بسیار پرکاربرد است.

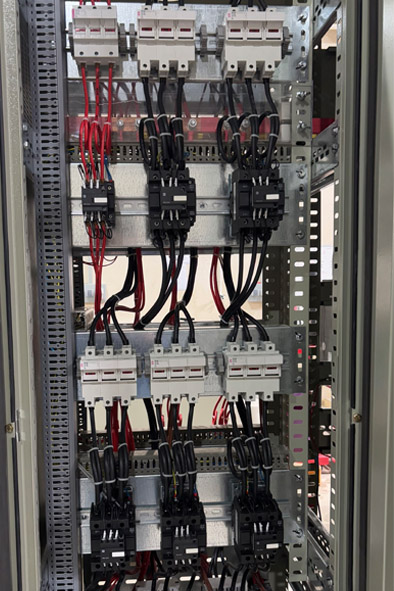

اجزای اصلی تابلو چنج‌اور
- کلیدهای قدرت (MCCB، کلید موتوردار یا ACB): برای قطع و وصل منابع مختلف با ظرفیت بالا استفاده می‌شوند.
• کنتاکتورهای قدرت: برای انجام سوئیچ سریع بین منابع برق، به ویژه در تابلوهای اتوماتیک.
• رله‌ها و تایمرها: برای کنترل تأخیر در سوئیچ کردن و جلوگیری از نوسانات ولتاژ کاربرد دارند.
• کنترلر ATS: یک ماژول الکترونیکی یا PLC که عملکرد اتوماتیک تابلو را مدیریت می‌کند.
• ترمینال‌ها، باس‌بار و کابل‌کشی داخلی: برای انتقال جریان بین اجزا و مصرف‌کننده‌ها.
• نمایشگرهای دیجیتال یا آنالوگ: برای نمایش وضعیت ولتاژ، جریان و منبع فعال.
• تجهیزات حفاظتی (SPD، فیوز، MCB): برای محافظت از مدار در برابر اضافه‌جریان، اتصال کوتاه و نوسانات ولتاژ.
مزایای استفاده از تابلو چنج‌اور
یکی از اصلی‌ترین مزایای این تابلوها، حفظ تداوم تغذیه بارهای حیاتی در صورت قطع برق شبکه است. این تابلوها امکان سوئیچ سریع و ایمن بین منابع مختلف را فراهم کرده و از آسیب به تجهیزات حساس جلوگیری می‌کنند. در مدل‌های اتوماتیک، عملیات سوئیچ بدون دخالت انسانی انجام شده و باعث افزایش سرعت واکنش سیستم در شرایط اضطراری می‌شود. همچنین این تابلوها قابلیت کنترل از راه دور را در برخی مدل‌ها ارائه می‌دهند که در سیستم‌های پیشرفته یک ویژگی مهم محسوب می‌شود.
موارد کاربرد تابلو چنج‌اور
تابلوهای چنج‌اور در انواع پروژه‌ها و محیط‌های مختلف کاربرد دارند. از جمله کاربردهای مهم آن‌ها می‌توان به استفاده در بیمارستان‌ها برای تداوم تغذیه تجهیزات حیاتی، مراکز داده برای جلوگیری از از دست رفتن اطلاعات، کارخانه‌ها برای جلوگیری از توقف خط تولید، و مجتمع‌های مسکونی و تجاری برای فراهم‌سازی آسایش ساکنان اشاره کرد. همچنین در سیستم‌های نظامی، فرودگاه‌ها و ایستگاه‌های راه‌آهن نیز این تابلوها بسیار مهم هستند.
نکات مهم در طراحی و نصب تابلو چنج‌اور
- محاسبه دقیق توان مصرفی و ظرفیت ژنراتور:
یکی از اساسی‌ترین مراحل طراحی تابلو چنج‌اور، محاسبه دقیق مجموع توان بارهایی است که در زمان قطع برق باید توسط ژنراتور تغذیه شوند. اگر توان ژنراتور یا تجهیزات تابلو کمتر از مقدار مورد نیاز باشد، احتمال آسیب به ژنراتور، داغ شدن تجهیزات یا حتی آتش‌سوزی وجود دارد.2. هماهنگی با سیستم ارتینگ (زمین حفاظتی):
تابلوهای چنج‌اور باید با سیستم زمین حفاظتی (ارت) در محل هماهنگ باشند. اتصال صحیح بدنه فلزی تابلو و تجهیزات به ارت باعث تخلیه ایمن جریان نشت یافته و جلوگیری از برق‌گرفتگی و خرابی تجهیزات می‌شود.3. رعایت استانداردهای فنی و ایمنی:
تمام تجهیزات باید مطابق با استانداردهای بین‌المللی مانند IEC 60947 و استاندارد ملی ایران مانند ISIRI 2141 انتخاب شوند. این موضوع باعث افزایش ایمنی و کیفیت عملکرد تابلو می‌شود.4. تأخیر در سوئیچ‌کردن (Delay Time Settings):
در تابلوهای اتوماتیک، تأخیر مناسب در سوئیچ بین منابع باعث جلوگیری از تغییرات مکرر و ناگهانی منبع تغذیه می‌شود که ممکن است به تجهیزات آسیب بزند.5. محافظت مکانیکی و الکتریکی:
تابلو باید دارای درجه حفاظت مکانیکی مانند IP54 یا IP65 باشد و به تجهیزات حفاظتی مانند فیوز، کلید اتوماتیک و SPD مجهز شود تا در برابر نفوذ رطوبت، گرد و غبار و اختلالات ولتاژ مقاوم باشد.
نتیجه‌گیری
تابلوهای چنج‌اور نقش بسیار مهمی در اطمینان از تأمین پیوسته برق ایفا می‌کنند و با انتخاب صحیح نوع تابلو، اجزای آن، و اجرای اصولی، می‌توان از بروز اختلال در شبکه برق جلوگیری کرد. طراحی این تابلوها باید متناسب با نیاز مصرف‌کننده و شرایط محیطی انجام گیرد تا حداکثر عملکرد و طول عمر را تضمین کند. استفاده از تابلوهای ATS اتوماتیک در مکان‌های حیاتی یک ضرورت است و سرمایه‌گذاری در این زمینه باعث افزایش ایمنی و پایداری سیستم می‌شود.
