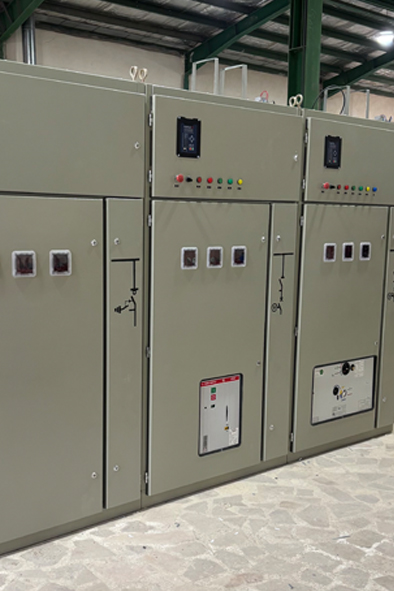

تابلوهای فشار متوسط 20 کیلوولت در شبکه‌های توزیع برق
- تعریف و کاربرد تابلوهای فشار متوسط
تابلو فشار متوسط تجهیز کلیدی در سیستم‌های توزیع برق است که برای کنترل، حفاظت و مانیتورینگ توان الکتریکی در بازه ولتاژی بین ۱۱ تا ۳۶ کیلوولت استفاده می‌شود. این تابلوها در نقاط اتصال به شبکه، پست‌های توزیع و مصرف‌کنندگان صنعتی کاربرد دارند و نقش مهمی در ایمنی، قابلیت مانور و اطمینان شبکه دارند.
- ساختار کلی تابلوهای فشار متوسط
تابلوهای MV به صورت ماژولار طراحی می‌شوند و شامل کلید قدرت، کلید بار، رله‌های حفاظتی، ترانس‌های جریان و ولتاژ و سیستم‌های کنترل و مانیتورینگ هستند. هر سلول عملکرد خاصی دارد و امکان مانور جداگانه را فراهم می‌کند.
- مشخصات فنی و استانداردها
ولتاژ نامی این تابلوها ۲۰ کیلوولت است و جریان نامی آن‌ها از ۶۳۰ تا ۱۲۵۰ آمپر متغیر است. باید بتوانند جریان اتصال کوتاه تا ۲۵kA را تحمل کنند. طراحی و ساخت این تابلوها باید مطابق با استانداردهای بین‌المللی مانند IEC 62271 انجام شود.
- انواع تابلوهای فشار متوسط
الف) GIS: دارای عایق گازی SF6، بسیار فشرده و مناسب برای مکان‌های محدود.
ب) AIS: دارای عایق هوایی، ساختار ساده‌تر، فضای بیشتر نیاز دارد ولی اقتصادی‌تر است.
- نصب، راه‌اندازی و نگهداری
نصب روی سطح صاف و بدون لرزش، تهویه مناسب، رعایت فاصله‌های ایمنی. راه‌اندازی شامل تست‌های الکتریکی و حفاظتی است. نگهداری شامل بازدید دوره‌ای، تست میگر، بررسی رله‌ها و سطح گاز SF6 می‌باشد.
- نکات ایمنی و حفاظتی
تابلوهای MV باید دارای سیستم‌های interlock، ایزولاسیون کامل، هشدارهای صوتی و نوری و درب‌های قفل‌دار باشند تا از خطرات احتمالی جلوگیری شود.
- تکنولوژی‌ها و ترندهای نوین
تابلوهای هوشمند مجهز به سیستم‌های SCADA و PLC، قابلیت کنترل از راه دور دارند. همچنین روند استفاده از تابلوهای دوستدار محیط‌زیست مانند خلأ به‌جای SF6 در حال افزایش است.
