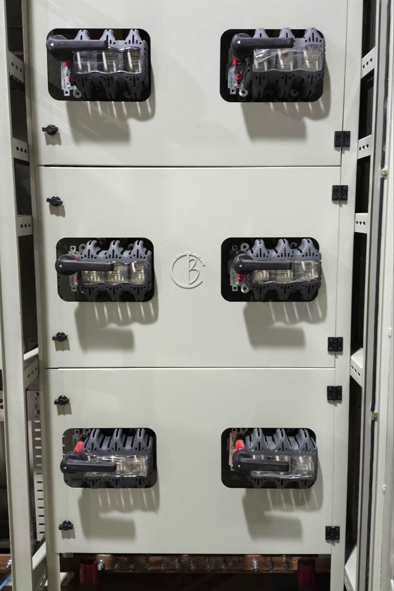

تابلو فشار ضعیف

تابلوهای فشار ضعیف در شبکه‌های توزیع برق

تابلوهای فشار ضعیف یکی از حیاتی‌ترین بخش‌های شبکه توزیع برق به شمار می‌روند. این تابلوها نقش کلیدی در مدیریت، کنترل و حفاظت از برق مصرفی در سطوح مختلف مسکونی، تجاری و صنعتی ایفا می‌کنند. در شبکه‌های توزیع برق، ولتاژ پس از عبور از ترانسفورماتور، به سطحی پایین‌تر از 1000 ولت می‌رسد و در این مرحله، تابلوهای فشار ضعیف وارد عمل می‌شوند. طراحی صحیح این تابلوها به‌منظور اطمینان از عملکرد مطمئن، ایمن و اقتصادی سیستم، نیازمند دانش مهندسی برق قدرت و رعایت استانداردهای بین‌المللی و ملی است. بدون وجود این تابلوها، امکان توزیع مناسب انرژی الکتریکی و تضمین ایمنی کاربران وجود نخواهد داشت.

1. تعریف تابلو فشار ضعیف

تابلو فشار ضعیف (Low Voltage Switchboard) به مجموعه‌ای از تجهیزات الکتریکی گفته می‌شود که برای کنترل، حفاظت و توزیع توان الکتریکی در مدارهای ولتاژ پایین (معمولاً زیر 1000 ولت AC یا 1500 ولت DC) طراحی شده‌اند. این تابلوها شامل کلیدها، فیوزها، شینه‌ها، تجهیزات اندازه‌گیری، کنترل‌کننده‌ها و سیم‌کشی داخلی هستند. عملکرد این تابلوها به‌گونه‌ای است که جریان برق را با نظارت دقیق و ایمنی بالا به بخش‌های مختلف مصرفی منتقل می‌کند. همچنین، وجود تجهیزات حفاظتی در این تابلوها مانع از آسیب رسیدن به تجهیزات و افزایش طول عمر سیستم برق‌رسانی می‌شود.

2. انواع تابلوهای فشار ضعیف

تابلو فشار ضعیف (Low Voltage Switchboard) به مجموعه‌ای از تجهیزات الکتریکی گفته می‌شود که برای کنترل، حفاظت و توزیع توان الکتریکی در مدارهای ولتاژ پایین (معمولاً زیر 1000 ولت AC یا 1500 ولت DC) طراحی شده‌اند. این تابلوها شامل کلیدها، فیوزها، شینه‌ها، تجهیزات اندازه‌گیری، کنترل‌کننده‌ها و سیم‌کشی داخلی هستند. عملکرد این تابلوها به‌گونه‌ای است که جریان برق را با نظارت دقیق و ایمنی بالا به بخش‌های مختلف مصرفی منتقل می‌کند. همچنین، وجود تجهیزات حفاظتی در این تابلوها مانع از آسیب رسیدن به تجهیزات و افزایش طول عمر سیستم برق‌رسانی می‌شود.

3. انواع تابلوهای فشار ضعیفتابلوهای فشار ضعیف از نظر عملکرد، محل نصب، ساختار و نوع بهره‌برداری به دسته‌های مختلفی تقسیم می‌شوند:

تابلو توزیع اصلی (Main Distribution Board – MDB): این تابلوها در ورودی ساختمان یا تأسیسات نصب می‌شوند و وظیفه توزیع توان الکتریکی از ترانسفورماتور یا منبع اصلی برق به تابلوهای فرعی را برعهده دارند. آن‌ها معمولاً دارای شینه‌های اصلی قدرتمند و تجهیزات حفاظتی برای فیدرهای خروجی هستند.

تابلو توزیع فرعی (Sub Distribution Board – SDB): تابلوهایی که برق را از MDB دریافت کرده و به بخش‌های خاصی مانند طبقات یا بخش‌های خاص یک واحد صنعتی توزیع می‌کنند. این تابلوها کوچک‌تر بوده و معمولاً شامل کلیدهای مینیاتوری و محافظ جان هستند.

تابلو کنترل موتور (Motor Control Center – MCC): در تأسیسات صنعتی، برای کنترل الکتروموتورها از این نوع تابلو استفاده می‌شود. MCC‌ها ممکن است شامل استارترهای مستقیم، ستاره-مثلث، اینورتر و تجهیزات حفاظتی برای کنترل بارهای موتوری باشند.

تابلو کشویی (Withdrawable Panel): این تابلوها امکان خارج کردن فیدر یا واحد کنترلی بدون نیاز به قطع برق کل تابلو را فراهم می‌کنند. استفاده از آن‌ها در صنایع نفت، گاز و جاهایی که نیاز به تعمیرات سریع و ایمن است رایج می‌باشد.

تابلو اتوماسیون یا PLC: این تابلوها مجهز به کنترلرهای منطقی برنامه‌پذیر (PLC) هستند و برای اجرای فرآیندهای خودکار در صنایع مختلف مانند خطوط تولید و ساختمان‌های هوشمند مورد استفاده قرار می‌گیرند.

تابلو روشنایی (Lighting Panel): وظیفه کنترل روشنایی یک ساختمان یا بخش خاص را دارد و شامل کلیدهای محافظ جان و کلیدهای روشنایی است

4. اجزای تشکیل‌دهنده تابلو فشار ضعیف

اجزای اصلی تشکیل‌دهنده یک تابلو فشار ضعیف عبارتند از:

بدنه (Enclosure): ساختار فیزیکی تابلو که از فلز یا مواد غیررسانا ساخته شده و از تجهیزات داخلی در برابر ضربه، گرد و غبار و رطوبت محافظت می‌کند. درجه حفاظت بدنه توسط استاندارد IP مشخص می‌شود.

شینه‌ها (Busbars): میله‌های رسانای مسی یا آلومینیومی برای انتقال جریان بین اجزای مختلف تابلو. شینه‌ها باید مطابق با جریان نامی طراحی شده و در برابر اتصال کوتاه و افزایش دما مقاوم باشند.

کلیدها و فیوزها: شامل کلیدهای قدرت (مانند MCCB و ACB)، کلیدهای مینیاتوری (MCB)، محافظ جان (RCD/RCCB)، فیوزهای فشار ضعیف که وظیفه قطع جریان در شرایط غیرعادی را بر عهده دارند.

تجهیزات کنترلی: شامل کنتاکتور، رله، تایمر، کنترلرهای PLC برای اتوماسیون فرآیندها و کنترل بارهای الکتریکی.

تجهیزات اندازه‌گیری: ولت‌متر، آمپرمتر، توان‌سنج، پاورمتر، ترانس جریان (CT)، ترانس ولتاژ (VT) که برای مانیتورینگ وضعیت سیستم استفاده می‌شوند.

ترمینال‌ها و سیم‌کشی داخلی: سیم‌های با عایق مناسب، ترمینال‌های پیچی یا فنری برای اتصال تجهیزات و مدارات داخلی. چینش منظم سیم‌کشی تأثیر زیادی در سهولت تعمیرات دارد.

سیستم تهویه و خنک‌کاری: برای جلوگیری از افزایش دمای داخلی تابلو از فن، فیلتر، دریچه تهویه یا در صورت نیاز کولر تابلو استفاده می‌شود.

5. مقایسه تابلوهای ایستاده و دیواریتابلوهای فشار ضعیف بسته به محل نصب و نیاز پروژه، می‌توانند به‌صورت ایستاده (Floor Standing) یا دیواری (Wall Mounted) طراحی شوند. تابلوهای ایستاده معمولاً در پروژه‌های صنعتی و تأسیسات بزرگ کاربرد دارند و ظرفیت بیشتری برای تجهیزات دارند. این تابلوها به دلیل ساختار قوی‌تر، قابلیت نصب تجهیزات بیشتر و تهویه مناسب‌تر، گزینه مناسبی برای بارهای سنگین هستند. در مقابل، تابلوهای دیواری اغلب در پروژه‌های ساختمانی، مسکونی یا فضاهای محدود استفاده می‌شوند. این تابلوها از نظر اقتصادی مقرون‌به‌صرفه‌تر بوده و نصب آن‌ها ساده‌تر است، اما از نظر ظرفیت و گسترش‌پذیری محدودتر هستند.

6. مراحل طراحی و ساخت تابلو فشار ضعیف

6.1 بررسی نیازمندی‌ها

در مرحله اول، اطلاعات کامل پروژه از جمله نوع بار، تعداد فیدرها، توان مصرفی، شرایط محیطی، و سطح حفاظت مورد نیاز جمع‌آوری می‌شود. این مرحله پایه‌ای برای مراحل بعدی طراحی است.

6.2 طراحی تک‌خطی (Single Line Diagram – SLD)

در این مرحله دیاگرام تک‌خطی که شامل ارتباط کلی بین کلیدها، شینه‌ها، فیدرها، منابع تغذیه و مصرف‌کننده‌ها است طراحی می‌شود. SLD پایه اصلی برای طراحی فیزیکی تابلو است.

6.3 انتخاب تجهیزات

بر اساس دیاگرام تک‌خطی، تجهیزات الکتریکی مانند کلیدها، فیوزها، شینه‌ها، رله‌ها، PLC و تجهیزات حفاظتی انتخاب می‌شوند. انتخاب باید با توجه به جریان نامی، نوع بار، درجه حفاظت، و سازگاری تجهیزات انجام گیرد.

6.4 طراحی مکانیکی

در این مرحله نقشه سه‌بعدی یا دو‌بعدی تابلو از نظر ابعاد، محل قرارگیری تجهیزات، مسیر کابل‌کشی و محل تهویه طراحی می‌شود. رعایت اصول ارگونومی، ایمنی و دسترسی آسان به تجهیزات اهمیت دارد.

6.5 ساخت تابلو

در کارخانه، ابتدا بدنه فلزی تابلو بر اساس نقشه‌های مکانیکی ساخته می‌شود. سپس تجهیزات بر روی ریل‌ها و صفحات نصب شده و سیم‌کشی داخلی انجام می‌شود. استفاده از کابل‌ها و ترمینال‌های استاندارد باعث افزایش دوام و ایمنی می‌شود.

6.6 تست نهایی و کنترل کیفیت

پس از ساخت، تابلو تحت آزمایش‌های مختلف مانند تست عایقی، تست عملکرد کلیدها، بررسی صحت سیم‌کشی، تست حفاظت اتصال کوتاه، و در صورت نیاز تست حرارتی قرار می‌گیرد. این تست‌ها طبق استاندارد IEC 61439 انجام می‌گیرند.

7. نصب و بهره‌برداری تابلو فشار ضعیف

نصب تابلو باید توسط تیم متخصص انجام شود و مراحل آن شامل موارد زیر است:

– آماده‌سازی محل نصب (فونداسیون، تهویه، کابل‌کشی اولیه)

– جابه‌جایی و تثبیت تابلو در محل

– اتصال شینه‌ها و کابل‌های قدرت و فرمان

– تست عایقی و عملکرد نهایی پس از نصب

پس از نصب، تابلو باید تحت نظارت واحد بهره‌برداری قرار گیرد و دستورالعمل بهره‌برداری ایمن و دوره‌های بازبینی تدوین شود. رعایت نکات ایمنی مانند نصب ارت، برچسب‌گذاری مناسب، و درب‌های قفل‌دار از الزامات بهره‌برداری هستند.

8. نگهداری و بازرسی تابلو فشار ضعیف

نگهداری مناسب تابلو باعث افزایش طول عمر تجهیزات و کاهش خرابی می‌شود. برنامه نگهداری باید شامل موارد زیر باشد:

– بازرسی دوره‌ای ترمینال‌ها و سفت بودن اتصالات

– بررسی وضعیت تجهیزات حفاظتی (MCB، RCCB، MCCB)

– تمیزکاری داخلی تابلو و حذف گرد و غبار

– بررسی عملکرد تهویه و دمای داخلی تابلو

– تست‌های دوره‌ای عملکرد سیستم ارت

استفاده از سیستم‌های مانیتورینگ آنلاین و تحلیل داده‌ها در تابلوهای مدرن می‌تواند روند نگهداری پیش‌بینانه را تسهیل کند.

9. کاربردهای صنعتی تابلو فشار ضعیف

تابلوهای فشار ضعیف در کاربردهای متعددی در صنایع مختلف استفاده می‌شوند:

– **صنایع نفت، گاز و پتروشیمی**: کنترل و حفاظت موتورهای بزرگ، استفاده از تابلوهای کشویی با قابلیت تعمیر بدون قطع برق.

– **صنایع تولیدی و کارخانه‌ها**: توزیع برق برای خطوط تولید، تابلوهای MCC برای کنترل الکتروموتورها.

– **ساختمان‌های هوشمند و تجاری**: استفاده از تابلوهای روشنایی، تابلوهای کنترل هوشمند با PLC و BMS.

– **بیمارستان‌ها و مراکز حیاتی**: تابلوهای دوبل با منبع تغذیه اضطراری (UPS، ژنراتور) برای تأمین برق بی‌وقفه.

– **پروژه‌های نیروگاهی و انرژی تجدیدپذیر**: تابلوهای توزیع برای نیروگاه‌های خورشیدی و بادی.

10. تحلیل اقتصادی و هزینه‌یابی تابلوهایکی از عوامل مهم در انتخاب و طراحی تابلوهای فشار ضعیف، تحلیل اقتصادی آن‌هاست. هزینه یک تابلو بسته به نوع تجهیزات، ظرفیت، درجه حفاظت، استانداردهای ساخت و محل نصب می‌تواند متفاوت باشد. هزینه‌ها به دو بخش اصلی تقسیم می‌شوند: هزینه اولیه شامل تجهیزات و ساخت تابلو، و هزینه‌های بهره‌برداری و نگهداری. در طراحی بهینه، باید توازنی بین کیفیت، قابلیت اطمینان، هزینه نگهداری و طول عمر مفید تابلو برقرار کرد. انتخاب تجهیزات ارزان ممکن است در کوتاه‌مدت جذاب به‌نظر برسد، اما در بلندمدت منجر به افزایش خرابی و هزینه‌های تعمیر می‌شود.

11. چالش‌ها و آینده تابلوهای فشار ضعیف با ورود انرژی‌های نوورود منابع انرژی تجدیدپذیر مانند خورشیدی و بادی به شبکه‌های توزیع، چالش‌های جدیدی برای تابلوهای فشار ضعیف به همراه داشته است. افزایش نیاز به تجهیزات هوشمند، قابلیت مدیریت دوطرفه جریان انرژی (تولید و مصرف)، حفاظت در برابر نوسانات و اضافه‌بار ناشی از منابع غیرخطی، از مهم‌ترین موارد هستند. در این راستا، تابلوهای مدرن باید مجهز به تجهیزات اندازه‌گیری دقیق، ماژول‌های ارتباطی، سیستم‌های کنترل پیشرفته و طراحی ماژولار باشند تا بتوانند با تغییرات شبکه هماهنگ شوند. همچنین توسعه تابلوهای دیجیتال (Smart Panels) نقش مهمی در آینده سیستم‌های توزیع برق ایفا خواهد کرد.

12. نتیجه‌گیری

تابلوهای فشار ضعیف به‌عنوان قلب تپنده شبکه توزیع برق در سطوح پایین ولتاژ شناخته می‌شوند. طراحی اصولی، انتخاب تجهیزات استاندارد، ساخت دقیق، نصب ایمن و نگهداری منظم همگی در کنار هم منجر به عملکرد پایدار و ایمن شبکه برق می‌شوند. شناخت عمیق از ساختار و عملکرد این تابلوها، برای مهندسان برق، پیمانکاران و بهره‌برداران ضروری است و می‌تواند نقش مؤثری در بهبود بهره‌وری و کاهش خطرات داشته باشد.
